Бериллиевая медь vs Хромоциркониевая медь: какой материал выбрать для разъемов и электродов?
2026-10-10
При выборе высокоэффективных медных сплавов чаще всего сравнивают бериллиевую медь (C17200) и хромоциркониевую медь (C18150/C18200). Оба сплава обеспечивают высокую прочность и хорошую электропроводность, однако их механизмы упрочнения, ключевые характеристики и оптимальные области применения кардинально различаются. В данной статье проводится сравнение по четырем аспектам: химический состав, физические свойства, использование в электрических разъемах и сварочных электродах.
- Различия в химическом составе и механизме упрочнения
Бериллиевая медь изготовлена на основе меди с добавлением 1,8–2,0% бериллия (Be) и небольшого количества кобальта/никеля (Co/Ni). После закалки на твердый раствор и старения из матрицы выделяется наноразмерная γ’-фаза (CuBe). Такое дисперсионное твердение делает бериллиевую медь сплавом с наивысшей твердостью и лучшими упругими свойствами среди всех медных сплавов.
Хромоциркониевая медь изготавливается на основе меди с добавлением 0,5–1,5% хрома (Cr) и 0,08–0,20% циркония (Zr). Упрочнение достигается за счет комбинированного выделения фаз Cr/Zr. Ее эффект упрочнения уступает бериллиевой меди, однако она оказывает минимальное негативное влияние на электро- и теплопроводность.
- Сравнение ключевых характеристик
| Параметр сравнения | Бериллиевая медь C17200 | Хромоциркониевая медь C18150 |
| Основной состав | Cu + Be 1,8–2,0% + Co/Ni | Cu + Cr 0,5–1,5% + Zr |
| Упрочняющая фаза | Дисперсионное твердение: γ’-фаза (CuBe) | Дисперсионное твердение: Cr/Zr |
| Твердость | 36–42 HRC (высокая) | HRB 78–88 / HB 140–180 (средне-высокая) |
| Предел прочности при растяжении | 1100–1400 МПа | 450–600 МПа |
| Удельная электропроводность | 22–28% IACS | 75–85% IACS |
| Теплопроводность | 105–130 Вт/(м·К) | 300–340 Вт/(м·К) |
| Температура размягчения | около 650 °C | около 500–550 °C |
| Упругость / Сопротивление усталости | Отличные, подходит для контактов с высокой цикличностью | Умеренные, подходит для токопроводящих деталей с низкой деформацией |
| Цена | Высокая | Средняя |
| Экологичность / Безопасность | Содержит Be, требуется защита при механической обработке | Не содержит Be, более экологична и безопасна |
Как видно из таблицы, бериллиевая медь превосходит по прочности, твердости и упругости, тогда как хромоциркониевая медь выигрывает по электропроводности, теплопроводности и соотношению цена/качество. Абсолютно лучшего материала нет — выбор зависит от конкретных условий эксплуатации.
- Выбор материала для электрических разъемов
- Бериллиевая медь наилучшим образом подходит для упругих контактных элементов высокой плотности, высокой надежности и малого размера. Примеры применения: подпружиненные контакты разъемов смартфонов и ноутбуков, пластины реле, клеммы SIM-карт, а также соединители для аэрокосмической и военной техники. Эти детали подвергаются многократному сочленению и должны долго сохранять контактное усилие. Высокая упругость и сопротивление усталости бериллиевой меди являются незаменимыми.
• Хромоциркониевая медь больше подходит для условий с высокими токами, эффективным отводом тепла и низким контактным сопротивлением. Примеры применения: высоковольтные разъемы электромобилей, контакты зарядных станций, силовые клеммы, сборные шины и контакты выключателей. Ее электропроводность достигает почти 80% IACS (от чистого серебра/меди), что обеспечивает меньший нагрев и более контролируемую стоимость.
- Выбор материала для электродов и сварки

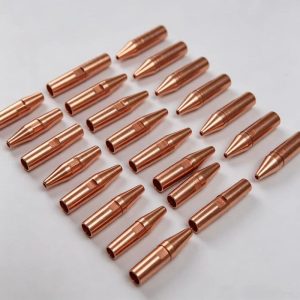

- В области контактной сварки хромоциркониевая медь является основным электродным материалом. Она широко используется для изготовления колпачков электродов, держателей и сопел при точечной, рельефной и шовной сварке. Сплав обладает хорошей электропроводностью, быстрым отводом тепла, износостойкостью и умеренной ценой, идеально подходя для сварки углеродистой и нержавеющей стали, а также листов с покрытиями.
• Бериллиевая медь относится к специальным электродным материалам. Ее используют при высоких давлениях, для сварки высокопрочных материалов или в нагруженных узлах сварочной оснастки (например, роликовые электроды шовной сварки, адаптеры сварочных роботов, зажимы для сварки гаек). Она обладает более высокой температурой размягчения и стойкостью к деформации, но стоит существенно дороже.
- Факторы стоимости и экологии
- Стоимость бериллиевой меди обычно в 2–4 раза выше стоимости хромоциркониевой меди. Кроме того, из-за содержания бериллия процессы механической и термической обработки требуют специальной вентиляции, пылеулавливания и средств защиты труда. Если к изделию предъявляются строгие требования по экологии и охране труда (RoHS, REACH), хромоциркониевая медь является более безопасным выбором.
• Хромоциркониевая медь не содержит бериллия, отличается низкой токсичностью при обработке, более простой утилизацией отходов и меньшей общей стоимостью закупки и эксплуатации, поэтому она является предпочтительным материалом для большинства промышленных задач.
- Рекомендации по выбору материала
- Если приоритетом являются «высокая упругость + высокая надежность + компактный размер» при допустимом бюджете — выбирайте бериллиевую медь.
• Если приоритетом являются «высокая электропроводность + отличный отвод тепла + контроль затрат» — выбирайте хромоциркониевую медь.В реальных проектах возможен комбинированный подход: использование бериллиевой меди для упругих контактов, а хромоциркониевой меди — для токопроводящего основания или теплоотвода. Это позволяет добиться оптимального баланса между производительностью и стоимостью.
Заключение
Бериллиевая и хромоциркониевая медь являются не конкурентами, а дополняющими друг друга материалами. Бериллиевая медь — «король упругости и прочности», а хромоциркониевая медь — «оптимальный выбор по электро- и теплопроводности». При выборе материала сначала определите ключевые требования к детали: упругий ресурс, отвод тепла и проводимость, сварочная стойкость или стоимость. Это позволит избежать избыточных характеристик или риска надежности при эксплуатации.
