Сваривается ли бериллиевая бронза? Вся правда о свариваемости и выбор способа соединения
2026-09-12
Соединить бериллиевую бронзу электросваркой физически можно, но получить при этом работоспособное изделие — совсем другая задача. Высокую прочность бериллиевая бронза приобретает за счет низкотемпературного старения при 320–480 °C. При этом температура в зоне термического влияния (ЗТВ) при сварке плавлением достигает 870–1070 °C, что практически полностью уничтожает эффект дисперсионного твердения. В этой статье мы подробно разберем три вопроса: почему бериллиевая бронза «боится» сварки плавлением, каковы границы применения различных способов соединения, а также как принимать верные решения на этапах проектирования и закупок.
1. Вся правда о свариваемости: проблема не в шве, а в зоне термического влияния
Бериллиевая бронза — дисперсионно-твердеющий сплав: в закаленном состоянии она мягкая, а после старения — твердая и прочная. В состаренном состоянии предел прочности на растяжение σв сплава БрБ2 / C17200 достигает 1100–1400 МПа, что более чем вдвое превышает показатели закаленного состояния (450–500 МПа). Весь этот прирост прочности обеспечивается выделением дисперсных фаз при старении.
Ключевая проблема заключается в том, что температура старения составляет всего 320–480 °C, а температура в ЗТВ при любой сварке плавлением существенно выше этого диапазона. При прохождении сварочного термического цикла упрочняющие фазы коагулируют или снова растворяются в матрице. В результате прочность соединения падает до уровня закаленного материала — для марки БрБ2 потери прочности достигают примерно 60%. Сам сварной шов может выглядеть идеально, но металл в околошовной зоне теряет те высокие механические свойства, ради которых приобретался данный сплав.
Именно поэтому в технической литературе русскоязычных стран соблюдается единый подход: детали из бериллиевой бронзы не рекомендуется соединять дуговой сваркой, отдавая предпочтение контактной точечной, шовной, рельефной и стыковой сварке, а также пайке. Западные производители (например, Wieland) оценивают свариваемость C17200 при дуговой сварке в защитных газах как «хорошую». Однако следует понимать: эта оценка относится к технологической выполнимости процесса, а не к сохранению исходных прочностных характеристик соединения.
2. Сравнение 5 способов соединения
Таблица 1. Сравнение способов соединения бериллиевой бронзы (на примере БрБ2 / C17200)
| Способ соединения | Температурный интервал | Зона термического влияния (ЗТВ) | Прочность соединения | Применимость
|
| Механическое соединение (болты / клепка / запрессовка) | Без нагрева | Отсутствует | Определяется конструкцией | Первый выбор для упругих элементов и формообразующих деталей пресс-форм |
| Контактная сварка (точечная / шовная / рельефная / стыковая) | Локальное мгновенное расплавление | Минимальная | Близка к основному металлу | Стандартное решение для листовых и ленточных конструкций |
| Пайка твердым припоем (припои на серебряной основе) | Около 600–750 °C | Перестарение в зоне соединения | Ниже основного металла | Допустима; возможно последующее объемное повторное старение |
| Пайка мягким припоем | Ниже 450 °C | Незначительная | Низкая | Низконагруженные токоведущие соединения |
| Сварка плавлением (TIG / MIG) | Выше температуры плавления сплава | Обширное перестарение | Значительное снижение | Не рекомендуется; только в рамках специализированных технологических цепочек |
3. Контактная сварка: стандартный способ соединения бериллиевой бронзы
При точечной, шовной, рельефной и стыковой контактной сварке тепловложение концентрируется за доли секунды на минимальной площади, благодаря чему разупрочняющее воздействие на состаренный металл незначительно. Это стандартный промышленный метод соединения лент и тонколистовых деталей из бериллиевой бронзы: нахлесточные соединения сильфонов, мембран, релейных контактов и токоведущих пружин в промышленности выполняются именно этим способом.
С технологической точки зрения необходимо учитывать два фактора: во-первых, бериллиевая бронза обладает высокой прочностью при высоких температурах, поэтому при точечной сварке требуется большее усилие сжатия электродов по сравнению со сваркой чистой меди. Во-вторых, ее электропроводность выше, чем у стали, что требует соответствующей корректировки параметров сварочного тока. В качестве материала сварочных электродов выбирают сплавы БрХ1 / БрХ1Цр или МНБ 2,0-0,4.
4. Пайка: выполнима, но решающую роль играет подготовка поверхности
Первый критический фактор — чистота поверхности. На поверхности бериллиевой бронзы образуется плотная и устойчивая оксидная пленка оксида бериллия, препятствующая смачиванию припоем. Требования американского руководства по сварке (AWS) и нормативно-технической документации ГОСТ совпадают: паяемые поверхности необходимо подвергать механической зачистке с последующей немедленной пайкой во избежание повторного образования оксидной пленки.
Второй критический фактор — повторное старение после пайки. Высокая температура пайки серебряными припоями (600–750 °C) неизбежно приводит к перестарению зоны соединения. Для ответственных деталей, чувствительных к прочности, после пайки проводят полное повторное старение (для БрБ2: 320±10 °C × 2–3 ч), что позволяет восстановить механические свойства — при условии, что габариты детали позволяют поместить ее в термическую печь.
Отработанный пример из приборостроения и радиоэлектроники: пайка пружинных контактов из БрБНТ1,9 к клеммам печатных плат с обеспечением высокой прочности и проводимости. Пайка мягкими припоями (ниже 450 °C) применяется для низконагруженных токоведущих соединений в реле и разъемах: она практически не влияет на структуру состаренного металла, но обладает ограниченной механической прочностью и не рассчитана на несущие нагрузки.
5. Сварка плавлением: почему от нее отказываются

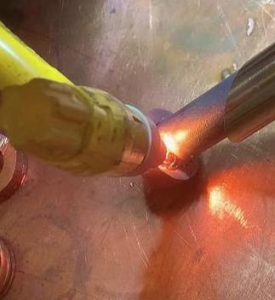

TIG/MIG сварка бериллиевой бронзы технически возможна. Однако известные успешные примеры (автоматическая аргонодуговая сварка тонкостенных деталей без присадки) реализуются строго по единой схеме: сварка выполняется в закаленном (мягком) состоянии, после чего вся деталь целиком подвергается объемному старению. Это означает, что полуфабрикаты должны закупаться в закаленном состоянии (М), после сварки деталь должна проходить термообработку в печи, а ее геометрия не должна деформироваться при нагреве. Для большинства сборочных производств такая схема нереализуема.
Вывод: за исключением специализированных технологических цепочек, сварка плавлением не рекомендуется для несущих конструкций из бериллиевой бронзы. Если применение дуговой сварки неизбежно, в контракте и технологической карте необходимо четко прописать состояние поставки материала и ответственность сторон за последующую термообработку.
6. Конфликт между режимами старения и термическим циклом сварки
Температуры старения основных марок бериллиевой бронзы существенно ниже температур их плавления. Это дает количественное обоснование неизбежности разрушения упрочненного состояния при сварке плавлением:
Таблица 2. Конфликт режимов старения и сварочного термического цикла
| Марка (ГОСТ / UNS) | Режим старения | σв в состаренном состоянии, МПа | Последствия в ЗТВ при дуговой сварке
|
| БрБ2 / C17200 | 320±10 °C × 2–3 ч | 1100–1400 | Перестарение + частичный повторный возврат в твердый раствор, разупрочнение до закаленного состояния (потеря прочности ~60%) |
| C17500 (медно-бериллиево-кобальтовый сплав) | 455–480 °C × 2–3 ч | 680–810 | Разупрочнение вследствие перестарения |
| МНБ 2,0-0,4 / C17510 | 450–480 °C | 750–790 | Разупрочнение вследствие перестарения |
Интервал плавления бериллиевых бронз составляет ориентировочно 870–1070 °C (в зависимости от марки), что значительно выше температур старения. При любой сварке плавлением пиковая температура в ЗТВ неизбежно пересекает критическую границу термической стойкости упрочняющих фаз.
7. Выбор способа соединения в зависимости от применения
Таблица 3. Выбор способа соединения для типовых узлов и деталей
| Типовой узел / сценарий | Рекомендуемый способ соединения | Обоснование
|
| Сильфоны, мембранные коробки (приборостроение) | Шовная / роликовая сварка | Соединение лент внахлест с минимальной ЗТВ |
| Контакты реле, электрических разъемов | Пайка мягким припоем или точечная сварка | Преобладают требования по проводимости при низких механических нагрузках |
| Крепление концов упругих элементов | Пайка твердым припоем (на основе Ag) + повторное старение | Обеспечивает сочетание высокой прочности и высокой проводимости |
| Вставки пресс-форм, направляющие втулки | Механическое соединение (запрессовка / болты) | Полное исключение термического воздействия |
| Сварка листовых и ленточных заготовок | Стыковая / точечная контактная сварка | Предпочтительный вариант при допустимой толщине и нагрузке |
| Ремонт электродов, восстановление пресс-форм на месте | Сварка не рекомендуется; замена детали | Разупрочнение металла в ЗТВ носит необратимый характер |
8. Правила техники безопасности: защита от выделения бериллия
При сварке, пайке и механической зачистке (шлифовке) бериллиевой бронзы выделяется аэрозоль и пыль, содержащие оксид бериллия. Предельно допустимая концентрация (ПДК) бериллия в воздухе рабочей зоны составляет 0,001 мг/м³ (ГОСТ 12.1.005-88 / СанПиН 1.2.3685-21, 1-й класс опасности). Это на 2–3 порядка строгое, чем ограничения для большинства других металлов.
Обязательные требования к организации работ: оснащение рабочих мест местной отсасывающей вентиляцией (МОА), применение влажной уборки, приоритетное использование низкотемпературных способов соединения. При выполнении работ внутри помещения обязательным средством индивидуальной защиты органов дыхания являются респираторы класса FFP3.
