Как повысить твердость бериллиевой бронзы БрБ2 до 38–44 HRC: закалка на твердый раствор, старение и шлифовка
2026-09-15
Вставка литьевой формы из бериллиевой бронзы проработала меньше месяца: рабочая поверхность смялась, а на пластиковых деталях появились задиры. Замерили твердость после демонтажа — 26 HRC. Материал — подлинная БрБ2, сертификаты в порядке. В чем проблема? В девяти случаях из десяти дело в термообработке: либо закалка на твердый раствор выполнена не полностью, либо нарушен режим старения. Не дайте надписи «состояние после старения» в накладной ввести вас в заблуждение. Твердость БрБ2 не покупается вместе с материалом — она достигается строгим соблюдением двухэтапного процесса «закалка + старение». Путь от заготовки в ваших руках до целевой твердости 38–44 HRC лежит через жесткую технологическую дисциплину. В этой статье мы разберем весь процесс по шагам: как определить состояние материала, как провести закалку для возврата в мягкое состояние, как контролировать температуру при старении и как шлифовать закаленную деталь, соблюдая критические точки на каждом этапе.
I. Сначала определите состояние — от этого зависит маршрут
БрБ2 (аналог C17200 / EN CW101C) обычно поставляется в двух состояниях, которые определяют дальнейшую технологию. Закаленное мягкое состояние (состояние М по ГОСТ, Solution Annealed) имеет твердость не более 130 HV и предел прочности 390–590 МПа. Материал мягкий, отлично подходит для точения, фрезерования и сверления — это окно для черновой обработки. Состояние после старения (закалка + старение, состояние Т по ГОСТ, AT / TF00 по ASTM) имеет твердость 350–400 HB и предел прочности 1276–1379 МПа — именно здесь достигается целевой показатель 38–44 HRC.
Разница в производительности между двумя состояниями достигает порядка величины, и обеспечивается она дисперсионным твердением: растворимость бериллия в меди резко падает при снижении температуры, поэтому после выдержки при высоких температурах и быстрого охлаждения получается пересыщенный твердый раствор; последующая выдержка при 310–330 °C в течение 2–3 часов приводит к выделению наноразмерных упрочняющих фаз, в результате чего твердость и прочность резко возрастают. В литературе постсоветского пространства твердость после старения указывается как 350–400 HB, в американских справочниках — HRC 36-44: суть одна, разные системы измерения.
II. Технологическая карта: черновая обработка в мягком состоянии, чистовая — после старения
Твердость материала в мягком состоянии составляет менее 130 HV, что сопоставимо с отожженной медью — весь основной объем механической обработки следует выполнять на этом этапе, оставляя лишь припуски на чистовую отделку. Когда после старения твердость поднимется до 350–400 HB, значительный съем металла станет затруднительным: быстрый износ инструмента и риск деформации тонкостенных деталей сделают процесс невыгодным. Механическая обработка после старения «не представляет трудностей» (цитата из технической литературы), однако для пресс-форм правилом является чистовое шлифование в размер именно после термообработки.
Таблица 1. Технологический маршрут и контрольные точки для достижения БрБ2 твердости HRC 38-44
| Этап | Параметры / Режим | Контрольные точки |
| 1. Закалка на твердый раствор | Выдержка при 780–820 °C, затем охлаждение в воде | Ключевой момент — быстрое охлаждение: при медленном охлаждении твердый раствор будет неполным, и старение окажется бесполезным |
| 2. Черновая обработка (мягкое состояние) | Обычная резка при HV≤130 | На этом этапе снимается основной объем материала, оставляется припуск на чистовую обработку |
| 3. Старение | 310–330 °C × 2–3 ч | Равномерность температуры в печи; превышение 370 °C приводит к необратимому перестариванию |
| 4. Чистовая обработка / Шлифование | Чистовое шлифование в размер в состаренном состоянии (HB 350–400) | Предотвращать деформацию при зажиме чувствительных деталей, оставлять достаточный припуск на шлифование |
| 5. Контроль | Двойная проверка: твердость + электропроводность (около 22% IACS) | Многоточечное измерение для крупных деталей, заранее прописать калибр в контракте |
На этапе закалки (растворения) в производственных записях указан режим: выдержка при 780 °C в течение 20 минут с последующим водяным охлаждением. Цифры у разных производителей могут немного отличаться (в литературе по ГОСТ приводится диапазон 770–820 °C), но логика здесь одна: быстрое охлаждение. Если охлаждение будет медленным — масло, обдув воздухом или слишком толстая заготовка, у которой при погружении в воду сердцевина остается горячей — закалка будет неполной. В этом случае, как бы точно ни соблюдалась выдержка при последующем старении, твердость не поднимется. В большинстве случаев производственного брака корень проблемы кроется именно здесь.
III. Старение: два-три часа, решающие успех дела
Режим старения: 310–330 °C в течение 2–3 часов. Три контрольные точки:
● Равномерность температуры в печи. Если перепад температур в печи велик, твердость изделий из одной садки будет существенно различаться. Для деталей пресс-форм, где требуется стабильная твердость HRC, не стоит экономить на калибровке печи.
● Не превышайте 370 °C. Превышение ведет к перестариванию: упрочняющая фаза коагулирует, твердость необратимо падает, и единственным выходом остается повторная закалка на твердый раствор с прохождением всего цикла заново.
● Не увеличивайте время выдержки самостоятельно. При выдержке более 4 часов твердость перестает расти, зато риск перестаривания увеличивается.
Деформация при старении тонкостенных и длинномерных деталей мала, но не равна нулю — такие изделия следует либо старить в зажимных приспособлениях, либо оставлять достаточный припуск под чистовое шлифование, чтобы довести их до размера после старения.
IV. Твердость не соответствует норме? Сначала проверьте два параметра
HRC 38-44 соответствует примерно 350–420 НВ по российским стандартам — указанные в литературе «350–400 НВ» и «HRC 38-44» фактически относятся к одному и тому же диапазону характеристик. Однако перевод HRC в НВ не является точной математической зависимостью, и между различными таблицами пересчета существуют расхождения. В контрактах и приемочной документации необходимо заранее жестко зафиксировать, в каких единицах (HRC или НВ) измеряется твердость и по какой именно таблице пересчета — большинство споров при приемке товара возникает именно из-за этих нестыковок.
Таблица 2. Приблизительный пересчет HRC в НВ / HV (по стандарту ASTM E140, приемка осуществляется на основании условий контракта)
| HRC | ≈ HB (Бринелль) | ≈ HV (Виккерс) | Примечание |
| 38 | ок. 350 | ок. 370 | Нижняя граница диапазона после старения |
| 40 | ок. 375 | ок. 395 | Типовое целевое значение для деталей пресс-форм |
| 42 | ок. 400 | ок. 420 | Верхняя граница по ГОСТ «350–400 HB» |
| 44 | ок. 425 | ок. 445 | требуется закалка + холодная деформация + старение |
Не ограничивайтесь только проверкой твердости при повторном контроле состояния старения: электропроводность около 22% IACS является косвенным подтверждением завершенности процесса старения. Логика двойной проверки «твердость + проводимость» совпадает с контрольным списком приемки из руководства по закупке бериллиевой бронзы. Если твердость недостаточна и проводимость также низкая, это чаще всего свидетельствует о недозакалке — ситуацию можно исправить повторным помещением в печь для дополнительной выдержки. Если же твердость в норме, но проводимость аномальна, следует обратить внимание на отклонение от технологического режима.
V. Справочная таблица состояний
Таблица 3. Сравнение твердости, прочности и обрабатываемости БрБ2 в различных состояниях
| Состояние | Твердость | Предел прочности σв | Обрабатываемость | Назначение |
| Закаленное мягкое (М / Раствор A) | ≤130 HV | 390–590 МПа (лента) | Оптимальное окно для резания | Черновая обработка заготовок |
| Закалка + старение (AT / TF00) | 350–400 НВ ≈ HRC 38-44 | 1276–1379 МПа | Чистовая обработка, шлифование | Пресс-формы, оснастка, упругие элементы |
| Закалка + холодная деформация + старение (HT / TH04) | 36–45 HRC (состояние поставки HIGH HARD) | 1380 МПа и выше | Преимущественно шлифование | Высокотвердые детали пресс-форм |

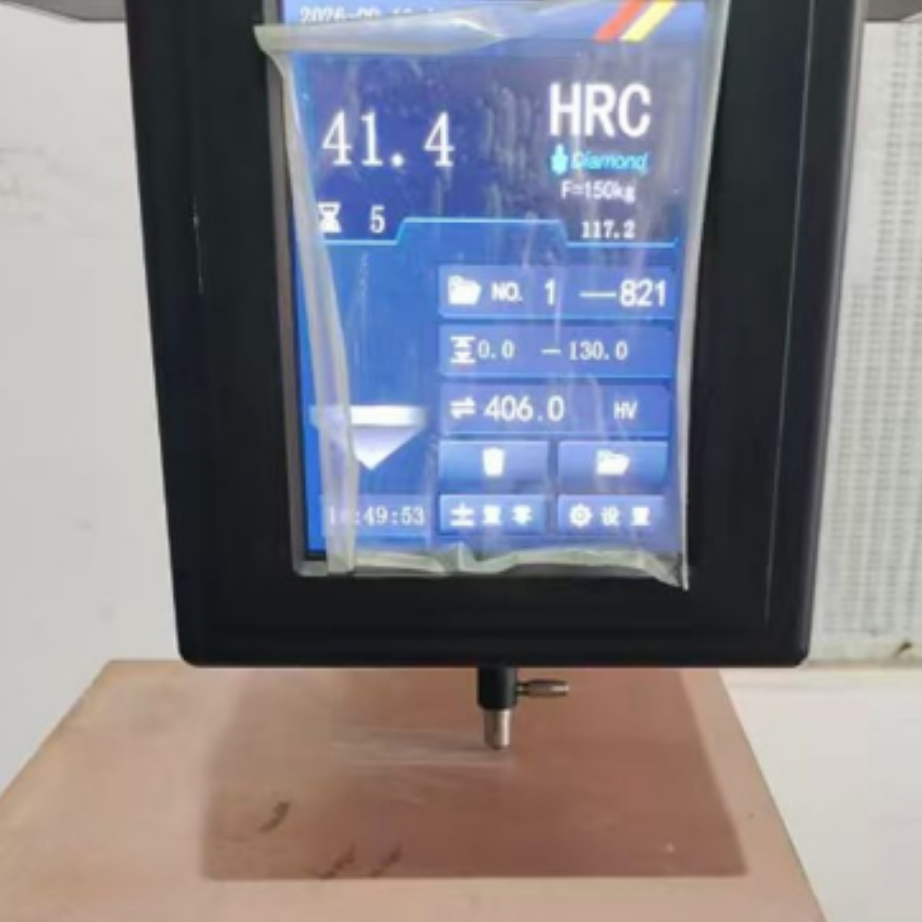

HRC 38-44 охватывает верхний диапазон состояния старения и нижний диапазон состояния «холодная деформация + старение»: стандартные режимы старения обычно обеспечивают HRC 38-42; для достижения показателя 44 используется маршрут «закалка + холодная деформация + старение» (американский стандарт HT / TH04, на рынке представлены марки инструментальной стали с твердостью 36–45 HRC).
VI. Пять типичных ошибок
● Выполнение черновой обработки непосредственно на твердом материале после старения — инструменты быстро выходят из строя, а размеры в итоге «плывут». Черновую обработку следует проводить в мягком состоянии.
● Слишком медленное охлаждение при закалке на твердый раствор — при масляном или воздушном охлаждении сердцевина толстостенных деталей не прокаливается, из-за чего после старения твердость не поднимается, и 2-3 часа нагрева проходят впустую.
● Перегрев при старении выше 370 °C — пережог необратим, требуется повторная закалка на твердый раствор и полный цикл термообработки заново.
● Измерение твердости только в одной точке — не вините материал в неравномерности температуры в печи. На крупных деталях делайте замеры в нескольких точках, ориентируйтесь на диапазон, а не на единичный показатель.
● Отгрузка сразу после сварки — температура в зоне термического влияния значительно превышает линию солидуса, локальный эффект старения обнуляется (в статье о сварке бериллиевой меди подробно описывалось влияние термоцикла 870–1070 °C). После сварки обязательны повторная закалка и старение, иначе место сварки останется «мягким пятном».
