Как выбрать материал для высокопрецизионных ламельных контактов (пружин)? Почему бериллиевая бронза C17200 — лучший выбор
2026-09-16

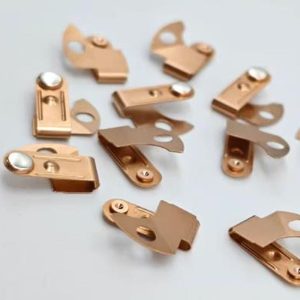

Бериллиево-бронзовая ламель, работающая в условиях 105 °C, после 100 000 часов непрерывной эксплуатации (около 10 лет) теряет всего около 2% контактного давления: со 100 гс до 98 гс. Ламель из фосфористой бронзы в аналогичных условиях уже давно подверглась бы релаксации напряжений, что привело бы к росту контактного сопротивления и порочному кругу саморазогрева вплоть до полного отказа. Ламельный контакт разъема — это не просто проводник, а прецизионный элемент, удерживающий ответную часть за счет упругой деформации. Если материал выбран неверно, при идеальных паспортных характеристиках собранное устройство будет работать с перебоями и давлением.
В этой статье мы подробно разберем три вопроса: четыре эксплуатационных ограничения для ламелей, почему у C17200 / БрБ2 практически нет конкурентов среди кандидатов, и как правильно разделить области применения C17200 и C17510.
I. Четыре эксплуатационных ограничения для ламелей
Режим работы ламели определяет логику выбора материала; упустить нельзя ни одно из четырех ограничений:
- Удержание контактного давления.Ламель создает контактное давление за счет изгибной деформации. Падение давления ведет к росту контактного сопротивления. Высокая температура — главный враг, в материаловедении это явление называется релаксацией напряжений.
- Устойчивость к циклическому соединению/рассоединению.Ресурс сопряжения — это по сути проблема усталости: ламель длительное время подвергается цикличным нагрузкам при уровнях напряжений, близких к пределу упругости.
- Пропускание тока.Для сигнальных контактов, пропускающих токи миллиамперного диапазона, удельная проводимость не является главным узким местом. Силовые контакты подчиняются другой логике, о которой сказано ниже.
- Штампуемость тонкой ленты.Из тонкой ленты толщиной 0,1–0,3 мм необходимо выштамповывать сложные формы с контролем пружинения — формуемость и прочность конструктивно противоречат друг другу.
II. Пул кандидатов: на практике применимы всего три группы
В качестве материалов для ламелей разъемов реально используются только три категории: фосфористая бронза (класса БрОФ / C5191 — самая дешевая и массовая), серия бериллиевых бронз и в редких случаях нержавеющая сталь. Фосфористая бронза набирает прочность за счет наклепа (нагартовки) с пределом около 700 МПа; бериллиевая бронза упрочняется путем дисперсионного твердения (старения), что дает более чем двукратное преимущество по прочности. Разница начинается уже с химического состава.
Ключевые параметры ленты для ламелей из БрБ2 / C17200
| Параметр | Значение | Основание / Стандарт
|
| Химический состав | Cu 96,9–98,0 / Be 1,8–2,1 / Ni 0,2–0,5 % | ГОСТ 18175-78 |
| Аналогичная марка | C17200 (EN CW101C) | ASTM B194 |
| Плотность | 8,26 г/см³ | ASTM B194 |
| Модуль упругости | около 131 ГПа | copper.org |
| Удельная проводимость (после старения) | около 22% IACS | ASTM B194 |
| σв (после старения) | 1276–1379 МПа | ASTM B194 |
| σ0,2 (после старения) | 1138–1241 МПа | ASTM B194 |
Почему критически важно дисперсионное упрочнение: Ламели требуется не «прочность» сама по себе, а высокий предел упругости при высоком пределе текучести. При той же величине изгиба чем выше предел текучести, тем больше доля упругой деформации и тем ниже риск перехода в пластическую область при длительной эксплуатации. Это свойство обеспечивается режимом термообработки, который нагартованная фосфористая бронза обеспечить не способна.
III. Почему C17200 — незаменимый выбор: три группы данных
- Релаксация напряжений — убийца № 1 для ламелей.Данные отраслевых обзоров: при 150 °C, начальном напряжении 80% и выдержке 1000 часов бериллиевая бронза сохраняет более 85% начального напряжения, в то время как фосфористая бронза — всего 60–70%. Упомянутый выше пример с падением давления всего на 2% за 100 000 часов — наглядная демонстрация этой логики. По долговременной стабильности контактного давления между бериллиевой бронзой и ближайшим конкурентом лежит целая пропасть.
- Усталостная прочность.Исследования усталости при вращательном изгибе (Peer-reviewed): усталостная прочность C17200 при 25 °C и 107 циклов составляет 441,8 МПа. Для ламелей это означает колоссальный запас прочности при высокочастотном сопряжении.
- Удельная проводимость (дополнительное преимущество).Около 22% IACS, что на ~60% выше, чем у фосфористой бронзы (около 12–15% IACS). Хотя для сигнальных ламелей с токами в миллиамперном диапазоне проводимость не является главным ограничением, эти 22% служат отличным запасом надежности. Однако настоящим преимуществом бериллиевой бронзы остается стабильность контактного давления, определяющая целостность сигнала.
Таблица 2. Сравнение материалов для ламелей: Бериллиевая бронза vs Фосфористая бронза
| Показатель | БрБ2 / C17200 (состояние после старения) | Фосфористая бронза БрОФ / C5191 (твердое состояние)
|
| Предел прочности при растяжении σв | 1276–1379 МПа | около 600–700 МПа (разница почти в 2 раза) |
| Предел текучести σ0,2 | 1138–1241 МПа | около 550–650 МПа |
| Удельная проводимость | около 22% IACS | около 12–15% IACS |
| Сохранение напряжения (150 °C × 1000 ч) | ＞85% (по данным отраслевых обзоров) | 60–70% (по тем же данным) |
| Предел свойств после формообразования | Дисперсионное старение после штамповки — максимальные характеристики | Ограничен наклепом, старение неприменимо |
| Относительная стоимость | Высокая | Низкая |
IV. Разделение ролей между C17200 и C17510
Внутри семейства бериллиевых бронз также существует разделение: приоритет прочности или приоритет проводимости. В стандартах на ленты C17500 / C17510 (по данным copper.org) в графе назначения прямо указано: «электрические соединители и пружинные контакты» — это семейство создано для разъемов, но имеет четкую специализацию:
- Сигнальные ламели: C17200.Проводимости 22% IACS вполне достаточно, тогда как прочность, усталостная стойкость и сопротивление релаксации являются критически важными требованиями (90% всех применений ламелей).
- Силовые контакты: C17510 (соответствующая марка в СНГ — МНБ 2,0-0,4).Проводимость 45–60% IACS при σв 750–790 МПа. С ростом токовой нагрузки прочность отступает на второй план; материал применяется для высокотоковых клемм и шинных контактов.
Таблица 3. Сопоставление применений контактов разъемов
| Применение | Особенности условий эксплуатации | Рекомендуемая марка | Логика выбора
|
| Сигнальные ламели (плата-плата / SIM-слоты / контакты BGA-сокетов) | Токи в мА, высокая частота сопряжений, штамповка тонкой ленты 0,1–0,3 мм | БрБ2 / C17200 | Сочетание высокой прочности, усталостной стойкости и формуемости |
| Силовые контакты (высокотоковые клеммы / шинные контакты) | Приоритет токонесущей способности, высокий нагрев в зоне контакта | C17510 (МНБ 2,0-0,4) | 45–60% IACS + 750–790 МПа |
| Контакты для высокотемпературных сред (автомобильный подкапотный отсек / авиация) | Длительная эксплуатация при 105–175 °C | C17200 (состояние после старения) | Сохранение напряжения после релаксации ＞85% |
| Пружинные контакты реле / микропереключатели | Миллионные циклы срабатывания | БрБНТ1,9 (QBe1.9) | Легирование титаном (Ti) для измельчения зерна, приоритет упругой стабильности |
V. Технологический регламент: сначала штамповка, затем старение
Характеристики ламели наполовину зависят от материала и наполовину — от последовательности термообработки. Стандартный маршрут изготовления ламелей из C17200:
Закаленное мягкое состояние (состояние М) → Штамповка/Формовка → Старение: 320±10 °C × 2–3 ч → Максимальная прочность и упругость
Штамповка в мягком состоянии обеспечивает минимальное пружинение, низкий износ штампа и пренебрежимо малые деформации при последующем старении — это основа стабильности параметров при массовом производстве. И наоборот, попытка штамповать жесткую ленту в уже состаренном состоянии приведет к катастрофическому износу оснастки и неконтролируемому пружинению. Код состояния поставки (М / Т / состаренное состояние) обязательно должен быть прописан в контракте на поставку, а при приемке должен проводиться входной двойной контроль: по твердости и удельной проводимости.
