Применение бериллиевой бронзы в литьевых формах
2026-08-14
Теплопроводность бериллиевой бронзы составляет 80 – 260 Вт/(м·К), что в 3–10 раз выше, чем у традиционной инструментальной стали P20. Использование вставок из сплавов C17200 (БрБ2) и C17510 (БрБНТ1.9) позволяет сократить цикл литья на 15–30%, одновременно увеличивая срок службы пресс-формы в 2–3 раза.
1. Почему в литьевых формах используется бериллиевая бронза?
● Эффективный теплоотвод и значительное сокращение цикла: Время охлаждения расплава составляет 80% от общего цикла литья под давлением, поэтому любое сокращение этапа охлаждения напрямую повышает производительность. Традиционные вставки из стали P20 или H13 обладают низкой теплопроводностью (всего 25 – 30 Вт/(м·К)).
● Устранение локального перегрева и дефектов: Теплопроводность бериллиевой бронзы в 3–10 раз выше, чем у стали — для высокопрочного сплава C17200 (БрБ2) она составляет 80–130 Вт/(м·К), а для высокопроводящего C17510 (БрБНТ1.9) достигает 200–260 Вт/(м·К). Установка вставок из бериллиевой бронзы в трудноохлаждаемых местах, таких как толстые стенки и ребра жесткости, позволяет быстро выровнять температурное поле, устранить усадочные раковины и коробление, а также сократить цикл на 15–30%.
● Превосходная износостойкость и сопротивление усталости: После дисперсионного твердения (старения) твердость C17200 может достигать 350–400 HB, а предел прочности при растяжении — 1000–1400 МПа (что сопоставимо со сталью P20 в отожженном состоянии). При обработке инженерных пластиков, армированных стекловолокном (например, PA+30%GF), ее износостойкость в 2–3 раза выше, чем у стали.

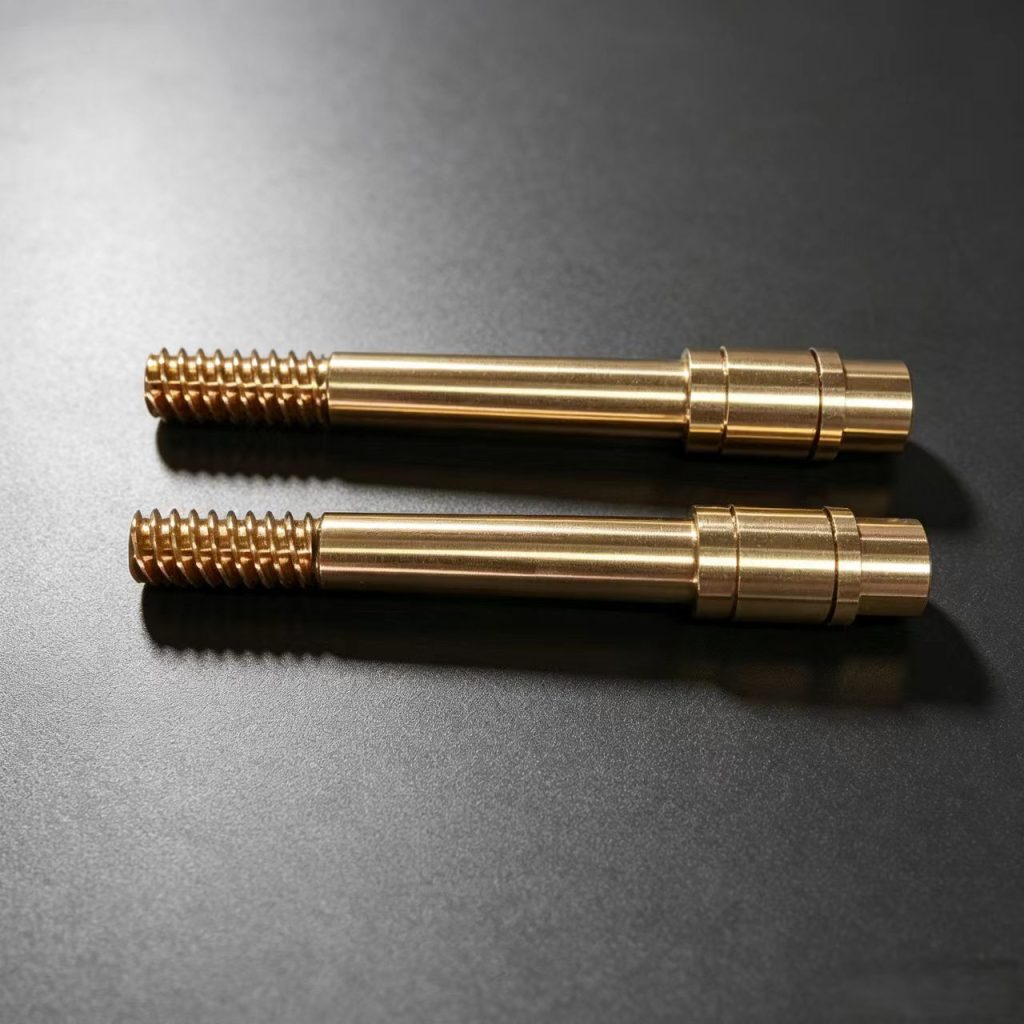

II. Выбор деталей из бериллиевой бронзы для литьевых форм
Таблица 1. Обзор деталей из бериллиевой бронзы для литьевых форм
| Наименование детали | Основные функции | Рекомендуемая марка (США/РФ) | Обоснование выбора |
| Охлаждающая вставка | Быстрый отвод тепла в зонах перегрева | C17510 (БрБНТ1.9) | Сверхвысокая теплопроводность 200 – 260 Вт/(м·К) |
| Вставка полости (матрицы) | Основная формующая поверхность пресс-формы | C17200 (БрБ2) | Высокая твердость (350–400 HB), износостойкость и устойчивость к эрозии |
| Сопло горячеканальной системы | Транспортировка расплава и контроль температуры | C17200 (БрБ2) | Термостойкость до 300°C, износостойкость и устойчивость к деформации в зоне уплотнения |
| Толкатели и выталкиватели | Выталкивание формованных изделий | C17200 (БрБ2) | Высокий предел прочности (1000 МПа), низкое трение о пластик |
| Охлаждающие плиты | Равномерное распределение хладагента | C17510 (БрБНТ1.9) | Высокая эффективность теплопередачи, отличная коррозионная стойкость |
●C17200 (Высокопрочный): Подходит для деталей, подвергающихся высоким нагрузкам, трению и износу (формообразующие полости, стержни, толкатели), где прочность и износостойкость важнее теплопроводности.
●C17510 (Высокопроводящий): Подходит для деталей, где приоритетом является теплоотвод (охлаждающие вставки, охлаждающие плиты), обеспечивая точный контроль температуры за счет сверхвысокой теплопроводности.
III. Сравнение характеристик: Бериллиевая бронза vs Инструментальная сталь
Таблица 2. Сравнение физических и экономических характеристик материалов для пресс-форм
| Показатели производительности | C17200 (БрБ2) | C17510 (БрБНТ1.9) | Сталь P20 | Сталь H13 |
| Теплопроводность, Вт/(м·К) | 80 – 130 | 200 – 260 | 25 – 30 | 24 – 25 |
| Твердость HB | 350 – 400 | 180 – 220 | 290 – 330 | 450 – 500 |
| Предел прочности на растяжение, МПа | 1000 – 1400 | 500 – 850 | 950 – 1100 | 1200 – 1500 |
| Относительная износостойкость | 2 – 3 | 1 – 1.5 | 1 | 1.5 – 2 |
| Относительный цикл литья под давлением | 0.70 – 0.85 | 0.60 – 0.75 | 1.0 | 1.0 |
Стратегия комбинированной оптимизации: Несмотря на высокую твердость стали H13 (450–500 HB), она обладает крайне низкой теплопроводностью. Оптимальным инженерным решением является комбинированное применение: использование стали H13/P20 для плит основания и основных несущих компонентов пресс-формы в сочетании с бериллиевой бронзой для критически важных охлаждающих вставок и быстроизнашивающихся деталей.
IV. Количественное улучшение цикла литья под давлением и срока службы пресс-формы
Таблица 3. Оценка эффективности использования вставок из бериллиевой бронзы
| Параметры оценки | Чистая сталь P20 | Со вставками из C17200 | Со вставками из C17510 |
| Время охлаждения (с) | 20 – 25 | 14 – 18 | 10 – 14 |
| Полный цикл литья (с) | 30 – 35 | 24 – 28 | 20 – 25 |
| Сокращение цикла | — | 15% – 25% | 25% – 35% |
| Процент дефектов усадки/коробления | Высокий риск | Снижение на 40% – 60% | Снижение на 50% – 70% |
● Окупаемость инвестиций (ROI): В сценариях крупносерийного производства (свыше 100 000 изделий) прирост производственной мощности за счет сокращения цикла на 15–30% позволяет полностью окупить дополнительные затраты на вставки из бериллиевой бронзы в течение 2–4 месяцев.
● Устойчивость к абразивному износу стекловолокном: При литье под давлением пластиков, армированных стекловолокном (например, PA+30%GF, PBT+30%GF), скорость износа стальных вставок составляет 0,02–0,05 мм на 10 000 циклов. Вставки из C17200 благодаря высокой твердости и низкому коэффициенту трения (всего 0,12–0,15 по отношению к полимеру против 0,30–0,40 у стали) позволяют снизить скорость износа на 60%–70%.
Практические выводы по проектированию пресс-форм
1. Зоны высокого абразивного износа (PA / PBT с добавлением волокна): Приоритетным выбором является сплав C17200, прошедший старение при температуре 300–320°C для достижения максимальной твердости (380–400 HB).
2. Зоны локального перегрева (толстые стенки, массивные ребра): Приоритетный выбор — C17510. После старения при 470°C достигается предельная теплопроводность 200 – 260 Вт/(м·К), что полностью решает проблемы с усадкой и деформацией.
3. Экономическая эффективность: Для малосерийных пресс-форм (тираж менее 10 000 изделий) рекомендуется оптимизировать каналы охлаждения в стальной форме, так как использование вставок из бериллиевой бронзы будет экономически неоправданным. При тираже свыше 100 000 изделий настоятельно рекомендуется комбинированная схема: «стальное основание формы + ключевые вставки из бериллиевой бронзы».
