Применение бериллиевой бронзы в литьевых формах
2026-08-20
Бериллиевая бронза обладает теплопроводностью 80–260 Вт/(м·К) , что в 3–10 раз выше, чем у обычной инструментальной стали P20 . Использование вставок из стали C17200 (BrB2) и C17510 (BrBNT1.9) позволяет сократить цикл литья под давлением на 15–30% и увеличить срок службы пресс-формы в 2–3 раза .

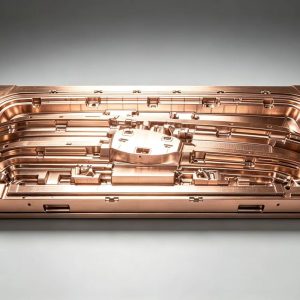

1. Почему бериллиевая бронза используется в литьевых формах?
Высокоэффективное рассеивание тепла, значительно сокращающее время цикла: время охлаждения расплава составляет 80% от общего цикла литья под давлением, и сокращение любого этапа охлаждения может напрямую увеличить производительность. Традиционные стальные вставки из стали P20 или H13 имеют низкую теплопроводность (теплопроводность составляет всего 25-30 Вт/(м·К)).
Устранение локального перегрева и дефектов: теплопроводность бериллиевой бронзы в 3–10 раз выше, чем у стали — 80–130 Вт/(м·К) для высокопрочной стали C17200 (BrB2) и 200–260 Вт/(м·К) для высокопроводящей стали C17510 (BrBNT1.9) . Размещение вставок из бериллиевой бронзы в толстостенных, армирующих и других трудноохлаждаемых зонах позволяет быстро выравнивать температурное поле, устранять усадочные дефекты и деформации, а также сокращать время цикла на 15–30%.
Превосходная износостойкость и усталостная прочность: после термообработки старением сталь C17200 достигает твердости 350–400 HB и предела прочности на растяжение 1000–1400 МПа (сопоставимо с отожженной сталью P20). При обработке конструкционных пластиков, армированных стекловолокном (таких как PA + 30% GF), ее износостойкость в 2–3 раза выше, чем у стали.
II. Выбор деталей из бериллиевой бронзы для литьевых форм
Таблица 1. Перечень деталей из бериллиевой бронзы для литьевых форм.
| Название детали | Основные функции | Рекомендуемые бренды (США/Россия) | Причины выбора материала
|
| Охлаждающие вставки | Быстрое рассеивание тепла в перегретых зонах | C17510 (БрБНТ1.9) | Чрезвычайно высокая теплопроводность: 200–260 Вт/(м·К) |
| Вставки для полостей | Основная формовочная поверхность пресс-формы | C17200 (БрБ2) | Высокая твердость (350–400 HB), износостойкость и устойчивость к эрозии. |
| Сопло горячеканальной системы | Транспортировка расплава и контроль температуры | C17200 (БрБ2) | Термостойкость до 300°C, износостойкость и устойчивость к деформации в месте герметизации. |
| толкатель и эжектор | Изделия, полученные методом литья под давлением | C17200 (БрБ2) | Высокая прочность на разрыв (1000 МПа), низкое трение с пластмассами. |
| Охлаждающая пластина | Равномерное распределение хладагента | C17510 (БрБНТ1.9) | Высокая эффективность теплопередачи и превосходная коррозионная стойкость. |
| Сердечник и оправка | Формирование внутреннего отверстия и глубокой полости | C17200 (БрБ2) | Сверхвысокая усталостная прочность, более 10 циклов. |
C17200 (высокопрочный тип): подходит для деталей, подверженных высоким нагрузкам, трению и сильному износу (полости, сердечники, толкатели), где прочность и износостойкость имеют приоритет над теплопроводностью.
C17510 (высокая теплопроводность): подходит для компонентов, ориентированных на рассеивание тепла (охлаждающие вставки, охлаждающие пластины), благодаря сверхвысокой теплопроводности обеспечивается точный контроль температуры.
III. Сравнение эксплуатационных характеристик: бериллиевая бронза против стали для пресс-форм.
Таблица 2. Сравнение физических и экономических свойств материалов для изготовления форм.
| Показатели эффективности | C17200 (БрБ2) | C17510 (БрБНТ1.9) | сталь P20 | сталь H13
|
| Теплопроводность Вт/(м·К) | 80 – 130 | 200 – 260 | 25 – 30 | 24 – 25 |
| Твердость HB | 350 – 400 | 180 – 220 | 290 – 330 | 450 – 500 |
| Предел прочности на растяжение (МПа) | 1000 – 1400 | 500 – 850 | 950 – 1100 | 1200 – 1500 |
| Относительная износостойкость | двадцать три | 1 – 1,5 | 1 | 1,5 – 2 |
| Относительный цикл впрыска | 0,70 – 0,85 | 0,60 – 0,75 | 1.0 | 1.0 |
| относительная стоимость материалов | 8–12 | 6 – 8 | 1 | 1,5 – 2 |
Стратегия комбинированной оптимизации: несмотря на высокую твердость стали H13 (450–500 HB), ее теплопроводность чрезвычайно низка. Наилучшим инженерным решением является комбинированное применение — использование стали H13/P20 для опорной плиты пресс-формы и основных несущих элементов в сочетании с бериллиевой бронзой для ключевых охлаждающих вставок и уязвимых деталей.
IV. Количественное улучшение цикла литья под давлением и срока службы пресс-формы.
Таблица 3. Оценка эффекта использования вставок из бериллиевой бронзы.
| Параметры оценки | Форма из чистой стали P20 | Использование вставок C17200 | Использование вставок C17510
|
| Время охлаждения (с) | 20 – 25 | 14 – 18 | 10 – 14 |
| Общее время цикла литья под давлением (с) | 30 – 35 | 24 – 28 | 20 – 25 |
| сокращение цикла | — | 15% – 25% | 25% – 35% |
| Показатель дефектов усадки/деформации | Высокий риск | Снижено на 40–60%. | Снизить на 50–70%. |
| Срок службы плесени (1000 циклов застывания) | 500 | 1000 – 1500 | 800 – 1000 |
Возврат инвестиций (ROI): В условиях крупносерийного производства (более 100 000 изделий) повышение эффективности производства за счет сокращения времени цикла на 15-30% может полностью окупить дополнительные затраты на инкрустацию бериллиевой бронзой в течение 2-4 месяцев .
Устойчивость к эрозии стекловолокном: При литье под давлением стекловолоконных армированных пластиков (таких как PA+30%GF, PBT+30%GF) скорость износа стальных вставок достигает 0,02–0,05 мм/10 000 циклов формования. Вставки из стали C17200, благодаря своей высокой твердости и низкому коэффициенту трения (всего 0,12–0,15 для полимеров по сравнению с 0,30–0,40 для стали ), могут снизить скорость износа на 60–70%.
Практическое руководство по проектированию пресс-форм
Зона высокой абразивности и эрозии (армированный волокнами PA/PBT): предпочтительнее использовать C17200 , а наивысшая твердость (380–400 HB) достигается путем старения при температуре 300–320 °C.
Для локально перегретых участков (толстые стенки, грубые ребра) предпочтительнее использовать C17510 . После выдержки при 470 °C он достигает предельной теплопроводности 200–260 Вт/(м·К), полностью устраняя усадку и деформацию.
Экономическая эффективность: Для мелкосерийного производства с объемом менее 10 000 изделий рекомендуется напрямую оптимизировать водоотводные каналы стальной формы, поскольку использование вставок из бериллиевой бронзы нерентабельно; при объеме производства более 100 000 изделий настоятельно рекомендуется использовать комбинацию «стальная рама формы + вставки из бериллиевой бронзы».
