Фосфорная бронза: классический выбор для пружин и подшипников.
2026-08-21
Фосфористая бронза непрерывно производится для пружин реле и подшипниковых втулок уже более века: её модуль упругости составляет 110 ГПа, предел усталости – 200-250 МПа, а коэффициент трения со сталью (со смазкой) – 0,01. Она не является ни самой прочной, ни самой дешевой, но в упругих элементах и парах скольжения с трением ни один другой материал пока полностью её не заменил. В этой статье анализируется, почему она остается востребованной и когда необходимо заменить её другим материалом.
Какова роль фосфора в бронзе?
Сплав состоит из меди и олова ( 4-8 %). Фосфор изначально добавляется в качестве раскислителя: он удаляет кислород из расплава и предотвращает образование хрупких включений SnO₂, которые разорвали бы полосу при изгибе. Оставшиеся 0,1-0,3% фосфора дополнительно диспергируют и упрочняют/образуют упрочняющие фазы Cu₃P.
По сравнению с обычной оловянной бронзой, она обладает более высоким пределом текучести пружин, в 1,5-2 раза лучшей износостойкостью, лучшими характеристиками штамповки и способна сохранять остроту режущей кромки.
Марка и химический состав
Таблица 1. Химический состав марок фосфорной бронзы.
| Бренд (ГОСТ) | Бренд (UNS) | Сн, % | П, % | Плотность, г/см³ |
| БрОФ4-0,25 | C51000 | 3,5-4,5 | 0,20-0,30 | 8,86 |
| БрОФ6,5-0,15 | C51900 | 6.0-7.0 | 0,10-0,25 | 8,80 |
| БрОФ7-0,2 | C52100 | 6,5-8,0 | 0,15-0,25 | 8,79 |
| БрОФ10-1 (ГОСТ 613-79, литье) | CuSn10P | 9,0-11,0 | 0,6-1,2 | 8,76 |
Первые три строки обозначают кованый сплав (ГОСТ 5017-2006), используемый для пружин и втулок. БрОФ10-1 – это обозначение литого сплава, используемого для подшипников скольжения и червячных передач. Сплав имеет температуру плавления 900-1050 ° C , температуру горячей обработки 700-800 °C и температуру отжига 600-650 °C.
Характеристики: мягкое состояние и пружинное состояние
Эксплуатационные характеристики зависят от состояния исходного материала. Мягкое состояние (после отжига) используется для глубокой вытяжки и формовки. Твердое/пружинистое состояние (после холодной прокатки с деформацией 40-60%) используется для пружин.
Таблица 2. Характеристики БрОФ6,5-0,15 (C51900) в двух состояниях
| производительность | мягкое состояние | Весенний штат | стандарт |
| Предел прочности на растяжение, МПа | 300-450 | 550-700 | ГОСТ 1497-84 |
| Предел текучести, МПа | 150-200 | 500-620 | ГОСТ 1497-84 |
| Удлинение, % | 40-60 | 5-12 | ГОСТ 1497-84 |
| Твердость, HB | 70-90 | 180-240 | ГОСТ 9012-59 |
| Модуль упругости, ГПа | 110 | 110 | – |
| Предел усталости (10⁷ циклов), МПа | – | 200-250 | – |
| Проводимость, % IACS | 1 4 – 18 | 13-15 | – |
| Теплопроводность, Вт/(м·К) | 65-75 | 60-70 | – |
Для пружинных конструкций решающее значение имеют три параметра: модуль упругости (жесткость пружины рассчитывается непосредственно на его основе), предел текучести (максимальное рабочее напряжение без остаточной деформации) и предел усталости (срок службы при циклическом изгибе).
Весна: почему она стоит уже сто лет?
Типичные упругие элементы фосфорной бронзы:
- Упругие контакты реле, контакторов и выключателей;
- Контактные пружины электрических разъемов;
- Диафрагма и сильфон манометра;

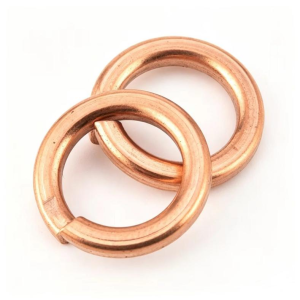

- Пружины для инструментов, нестандартные пружинные шайбы.
Четыре ключевые особенности помогают ей сохранять рыночные позиции:
- Модуль упругости составляет 110 ГПа – выше, чем у латуни, и он остается стабильным в течение длительного времени. Пружина сохраняет свои конструктивные характеристики на протяжении всего срока службы.
- Немагнитный – не создает помех магнитному полю приборов и не притягивает ферромагнитную пыль.
- Проводимость 13-20% по стандарту IACS – контактная пружина также выполняет функцию проводника: дополнительный мост питания не требуется.
- Предел усталости 200-250 МПа (10⁷ циклов) – контактное давление не снижается даже после миллионов срабатываний реле.
Существует лишь одно ограничение – релаксация напряжений. Верхний предел рабочей температуры для пружин из фосфористой бронзы в течение длительного времени составляет приблизительно 100-120 °C. Выше этой температуры пружина начинает терять контактную силу, и элемент «смещается». Для более тяжелых условий эксплуатации требуется бериллиевая бронза (150-200 °C).
Подшипники скольжения: сопряжение со стальными валами.
Классическим вариантом для снижения трения является вал из закаленной стали с бронзовой втулкой. В данном случае фосфористая бронза предлагает три варианта:
- Для стали коэффициент трения составляет 0,01 (при наличии смазки, полусухое трение 0,10-0,16): в условиях граничной смазки – когда масляная пленка разрушается – узел продолжает работать, а не заклинивает.
- Период обкатки: В течение первых нескольких часов эксплуатации втулка плотно прилегает к шейке вала, площадь контакта увеличивается, а удельное давление снижается.
- Эффект вдавливания: абразивные зерна вдавливаются в более мягкую бронзу, больше не царапая стальной вал. Изнашивается не дорогой вал, а более дешевая втулка.
Практические рекомендации: для валов используйте закаленную сталь с твердостью 45 HRC или выше и шероховатостью поверхности Ra 0,4-0,8 мкм. Для литых соединений, подверженных высоким нагрузкам (подшипники прокатных станов, кольца червячных передач, гайки ходовых винтов), используйте BrOФ10-1, которая имеет более высокое содержание олова и фосфора и лучшие антизадирные свойства.
Приложения, специфичные для конкретных отраслей промышленности
Таблица 3. Области применения фосфорной бронзы
| промышленность | Типичные детали | Бренд | Причины выбора |
| Электроприборы | Упругие контакты реле и разъемов | БрОФ6,5-0,15 (C51900) | Упругий и проводящий, немагнитный |
| метр | Диафрагма, меха, пружина | БрОФ7-0,2 (C52100) | Предел усталости 200-250 МПа, модуль упругости стабилен. |
| Общее машиностроение | втулки и вкладыши подшипников | БрОФ6,5-0,15 (C51900) | Коэффициент трения для смазки составляет 0,01, что указывает на хорошие показатели приработки. |
| Тяжелая техника | Кольцо червячной передачи, гайка ходового винта | БрОФ10-1 (Литье) | Противоукусные, износостойкие |
| штамповочные матрицы | Направляющая втулка | БрОФ7-0,2 (C52100) | Износостойкость в условиях малых зазоров |
Когда необходима бериллиевая бронза?
Таблица 4. Сравнение фосфорной бронзы и бериллиевой бронзы в применении для пружин.
| параметр | БрОФ6,5-0,15 (C51900) | БрБ2 (C17200) | разница |
| Предел текучести, МПа | 500-620 | 900-1200 | БрБ2 в 1,8 раза выше |
| Предел усталости, МПа | 200-250 | 240-350 | БрБ2 в 1,3 раза выше |
| Проводимость, % IACS | 13-20 | 22-25 | БрБ2 в 1,3 раза лучше. |
| Рабочая температура пружины, °C | До 100-120 | До 150-200 | БрБ2 высокая температура 80 °C |
| Цена (относительная) | 1 | 3-4 | Фосфорная бронза в 3-4 раза дешевле. |
Фосфорная бронза является стандартным материалом для обычных пружин и контактов при комнатной температуре. Бериллиевая бронза необходима только в трех случаях: при напряжении пружины, превышающем 500-600 МПа (микроконтакты с большим ходом), при температуре, превышающей 100-120 °C, и при требуемом сроке службы, превышающем 10⁷ циклов.
Рекомендации по выбору
- Пружины и упругие контакты при температуре ниже 100 °C → БрОФ6,5-0,15 (C51900) – оптимальный баланс между ценой и сроком службы.
- Высокие требования к усталости и более толстое поперечное сечение → БрОФ7-0,2 (C52100).
- Легкий эластичный компонент, экономия олова → БрОФ4-0,25 (C51000).
- Литые подшипники и червячные пары → БрОФ10-1 (ГОСТ 613-79).
- Температура выше 120 °C или напряжение выше 600 МПа → бериллиевая бронза BRB2 (C17200).
В подшипниковой промышленности фосфористая бронза используется в диапазонах средних нагрузок и скоростей. Алюминиевая бронза применяется в условиях сильных ударов и высоких скоростей скольжения, а медно-никелевые сплавы – в морской среде.
